Cara menghitung Luas / Volume Atap Baja Ringan

Sebagai aplikator baja ringan selain menguasai teknik dalam pemasangan, yg tidak kalah pentingnya adalah menguasai cara menghitung luas atap yg akan dibuat. Jika tidak menguasai cara perhitungannya, bagaimana jika calon pelanggan kita minta estimasi harganya dan bagaimana mengetahui jumlah material yg akan dibutuhkan. Dengan mampu menghitung luas atapnya, maka tidak perlu lagi menggunakan intuisi dalam menentukan jumlah material yg dibutuhkan.

Dibawah ini adalah contoh perhitungan atap model limasan / perisai
yg membentuk siku. Sudut kemiringan atap ditentukan adalah 35^o. Gambar-gambar dibawah ini diambil dari internet, tetapi sumbernya tidak dapat dicantumkan karena sudah diambil pada waktu yg sangat lama. Untuk itu saya memohon maaf yg sebesar-besarnya kepada pembuat gambar ini atas kelancangan saya mengunggah gambar dalam artikel ini. Pembahasan dalam tulisan ini berbeda dengan penulis sebelumnya, yakni ada sebagian rumus yg berbeda sehingga hasilnya pun berbeda. Untuk itu mari simak langkah-langkahnya dengan cermat,,

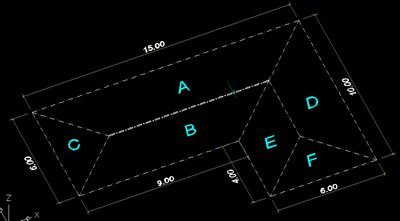

Ukuran dari atapnya adalah sebagai berikut :

Dari gambar denah atap diatas, kita bagi menjadi enam segmen luasan atap. Masing-masing segmen adalah sebagai berikut:

1.      Segmen C & F berbentuk segitiga, rumus luasnya = 1/2 x alas x tinggi

2.      Segmen B & E berbentuk jajaran genjang, rumus luasnya = panjang sisi miring x panjang sisi datar

3.      Segmen A & D berbentuk trapesium, rumus luasnya = {(jumlah sisi sejajar) x tinggi}/2

Baiklah, kita akan hitung atap yang berbentuk segitiga dulu ( segmen C & F )

Perhatikan gambar dibawah ini :

Untuk menghitung luas segmen C atau F, kita harus mengetahui terlebih dahulu panjang garis warna biru. Kemudian setelah kita ketahui ukuran warna biru tersebut, akan kita gunakan untuk menghitung sisi miring.

menghitung tinggi/ panjang dari garis biru

L = 6.00 m

tinggi dari garis tersebut adalah :

tan α = ( tinggi dari garis tersebut / setengah panjang L )

tinggi dari garis tersebut = tan α x setengah panjang L

= tan 35^o x  (0.5 x 6)

= 2.101 m

tingginya sudah ketemu yaitu sebesar 2.101 m, sekarang kita cari panjang sisi miringnya.

panjang sisi miring =   √ 2.101² +   (1/2 L)²

=   √ 2.101² +  (1/2 x 6)²

=     3.662 m

Sisi miring pada perhitungan diatas adalah sama dengan tinggi segitiga pada segmen C dan F karena sama-sama sudutnya adalah 35^{o .}

Maka perhitungan luas masing-masing segmen adalah sebagai berikut:

Luas segmen A

Luas segmen A = {( jumlah sisi sejajar) x tinggi} / 2

= { ( 9 + 15 ) x 3.662 } / 2

= 43.944 m²

Luas segmen B

Luas segmen B =  panjang sisi miring  x  panjang sisi datar

=  3.662  x  9

=  32.958 m²

Luas segmen C

Luas segmen C = ½ (alas x tinggi)  = ½ (6 x 3.662) = 10.986 m²

Luas segmen D

Luas segmen D =  {( jumlah sisi sejajar) x tinggi} / 2

= { ( 4 + 10 ) x 3.662 } / 2

= 25.634 m²

Luas segmen E

Luas segmen E =  panjang sisi miring  x  panjang sisi datar

=  3.662  x  4

=  14.648 m²

Luas segmen F

Luas segmen F = ½ (alas x tinggi) = ½  (6 x 3.662) = 10.986 m²

Total Seluruh Luasan

Luas segmen  =  A + B + C + D + E + F

=  43.944 + 32.958 + 10.986 + 25.634 + 14.648 + 10.986

=  139.156 m²

Luas / volume atap pada gambar diatas sudah kita ketahui, selanjutnya dari perhitungan tadi dapat kita pakai untuk menghitung kebutuhan material yg akan kita gunakan baik kanal, reng , genteng, nok atas, talang dll.

Untuk menghitung jumlah kebutuhan nok pada gambar diatas maka kita harus menghitung dulu  garis diagonal (warna hijau).

rumus phytagoras :

panjang garis diagonal warna hijau =   √3² +  3²

=    √18

=    4.242 m

Setelah garis warna hijau diketahui maka langkah selanjutnya adalah menghitung panjang dari garis jurai/tembereng atap (warna merah)

rumus phytagoras :

panjang tembereng =  √garis warna biru² + garis warna hijau²

=   √2.101² +  4.242²

=   √22.409

=   4.733 m

Dari perhitungan diatas maka jika angka-angka dimasukkan kedalam gambar sebagai berikut:

Sehingga :

Nok yg digunakan adalah 4.733x5 = 23.665 dibulatkan menjadi 24 meter dan talang jurai yg digunakan adalah 4.733 dibulatkan menjadi 5 meter.

Sekian pembahasan perhitungan atap yg dapat saya berikan, semoga bermanfaat buat kita semua. Dan saya mohon maaf jika ada kalimat atau kata-kata yg kurang berkenan dihati pembaca semua.
